空气动力学⑪｜从喷管到风洞：通道设计与缩比试验

气流通道怎么设计：喷管、扩压器与风洞

同一段扩张通道，亚声速气流进入后会减速，超声速气流进入后却可能继续加速。

上一期讨论的激波与膨胀波，放进通道以后还会移动、改变内部流型。通道几何给出了流动的可能性，总参数和背压才共同决定实际出现哪一种状态。

以下首先采用定常、准一维、绝热、无轴功的量热完全气体模型，空气取 γ = 1.4；激波之外按等熵流动处理。最后再讨论黏性造成的差别。压力均为绝对压力。

01｜“管子越窄，流速越快”，为什么有时不成立？

准一维模型把每个截面的状态视为均匀，用随轴向变化的面积 A(x) 表示通道。质量守恒要求：

ṁ = ρuA = const

低速时密度变化很小，面积减小，速度就必须增加。但可压缩流动中，密度也参与变化，不能只比较面积和速度。

把连续、动量与等熵关系联立，可得面积—速度关系：

dAA = (M² − 1)duu

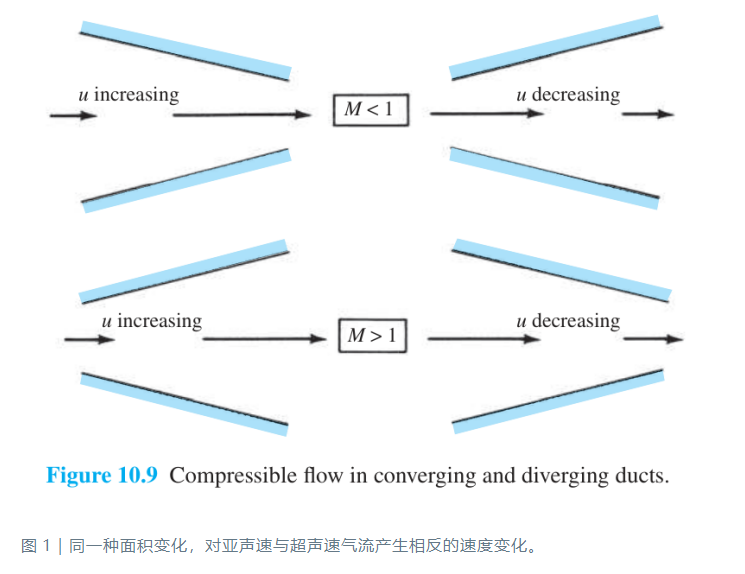

当 M < 1 时，面积和速度反向变化；当 M > 1 时，两者同向变化。因此，亚声速加速需要收缩，超声速加速反而需要扩张。

超声速等熵加速时，密度下降的相对幅度大于速度增加的相对幅度，单位面积的质量通量 ρu 反而下降，所以需要更大的面积维持相同流量。

02｜喉道不一定是声速，壅塞也不是“堵死了”

收扩通道的最小截面叫喉道。从静止气体出发，经等熵加速跨过声速，确实需要在喉道达到 M = 1；但“有喉道”并不等于“喉道已经声速”。

当下游压力只略低于储气压力时，整个喷管都可以是亚声速：前半段收缩加速，后半段扩张减速，喉道只是速度最大处。

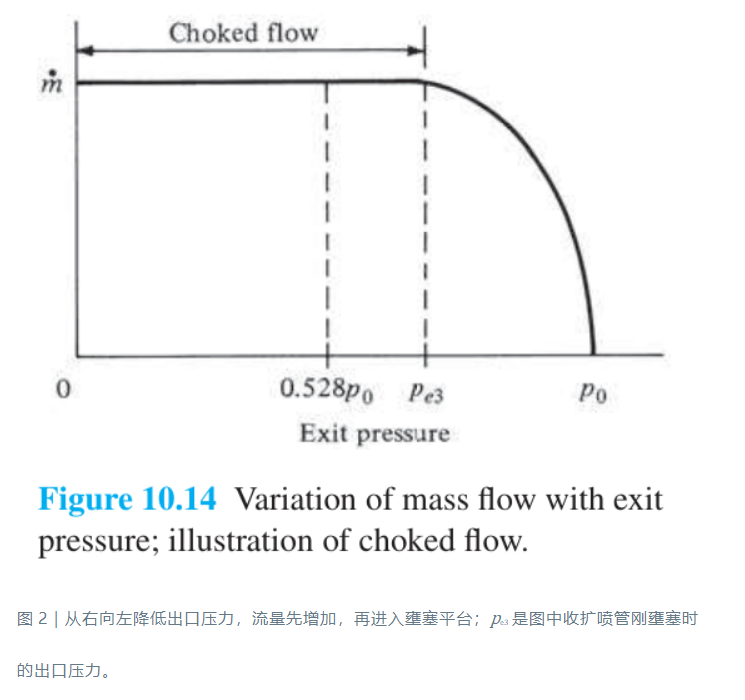

继续降低背压，喉道马赫数逐渐增大。达到1后，在上游总压、总温和喉道面积固定的条件下，再降低背压，质量流量不再增加，这就是壅塞（choking）。

所以壅塞不是没有流量，而是达到这一组条件下的最大流量。对于给定气体：

ṁ_choked ∝ p₀A_t√T₀

提高总压或增大喉道，仍可提高壅塞流量。

这里还要区分：空气声速状态的局部静压约为 0.528p₀，它不是所有收扩喷管通用的临界背压。喉后亚声速扩张段仍可恢复静压，出口压力可以高于喉道压力。

03｜同一支喷管，为什么能出现不同流型？

固定喷管几何和上游总参数，逐步降低背压，会经历不同状态。

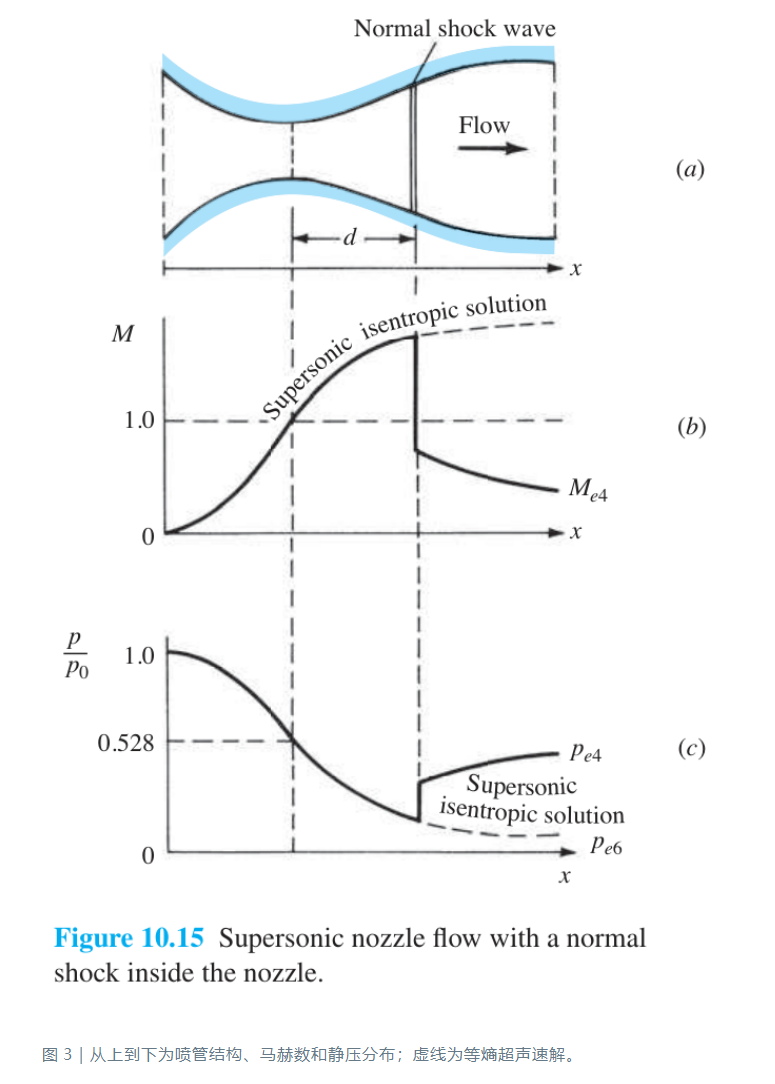

起初全管亚声速；刚壅塞后继续降低背压，喉后出现超声速区，但背压还不够低，无法维持整个扩张段的等熵超声速流动，于是管内出现正激波。（但背压又不够低：如果继续保持超声速到出口，出口静压会低于外界背压；外界高压没法直接冲进超声速流里（超声速气流里压力扰动传不向上游））

读这组曲线时，要同时看两处变化：激波处马赫数突然降低、静压突然升高；波后气流已是亚声速，在扩张段里继续减速、升压。

激波位置由下游压力匹配决定。背压继续降低，管内正激波向出口移动，随后到达出口。背压再降低，喷管内部可以维持超声速流动，压力匹配主要转移到出口外完成。

这也解释了：流量已经壅塞，并不意味着喉道下游的流动不再变化。

04｜过膨胀与欠膨胀，到底在比较什么？

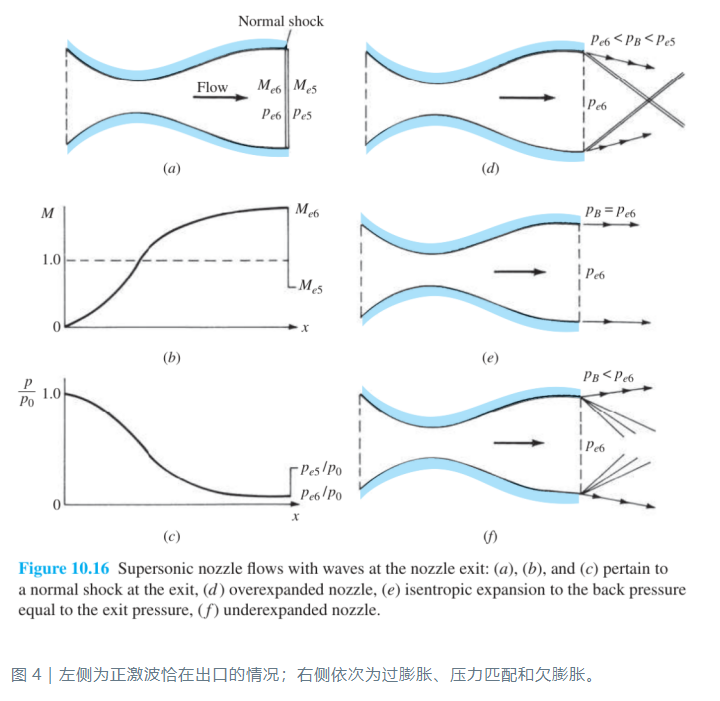

当出口已经是超声速，出口静压 p_e 不必等于环境背压 p_B。两者的大小关系决定喷流还需要怎样调整。

这正是上一期“压缩升压、膨胀降压”的通道应用。对于已经建立的理想等熵超声速分支，出口马赫数由出口与声速喉道的面积比确定；继续降低背压，不等于出口马赫数可以无限提高。

这里的声速参考面积 A^* 也不能总被几何喉道面积 A_t 替代：只有喉道达到声速时，两者才相等。

05｜扩压器为什么不只是一个“大喇叭口”？

喷管把气体加速；扩压器则希望将气体减速、提高静压，同时尽量保留总压。

亚声速扩压可以使用扩张通道。但超声速气流进入扩张通道会继续加速，因此真实超声速扩压器往往先利用收缩段和激波系压缩减速，再让已成为亚声速的气流在扩张段继续减速。

扩压恢复的是静压，不是把损失的总压重新制造出来。激波、摩擦与分离都会造成损失，设计目标是在完成减速的同时，使总压恢复比尽可能高。

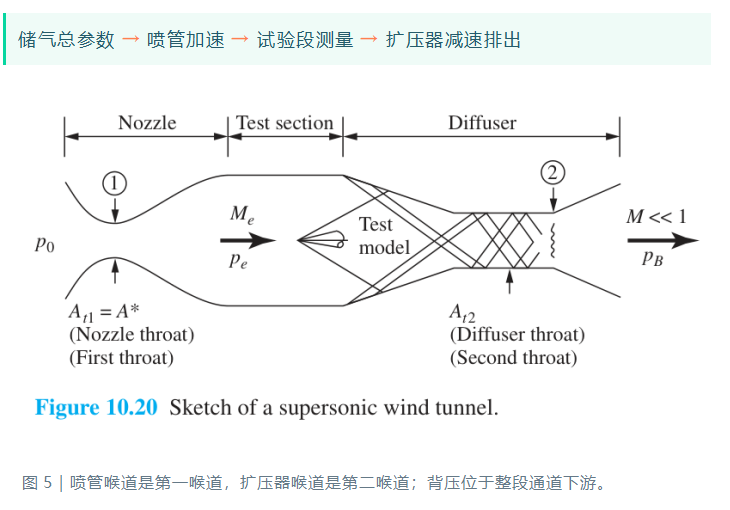

把喷管、试验段和扩压器连接起来，就形成超声速风洞的基本通道：

储气总参数 → 喷管加速 → 试验段测量 → 扩压器减速排出

驱动风洞的是入口与下游之间的压比。它可以由上游高压气源、下游抽真空，或两者共同建立。试验段静压可以很低，再经扩压器升压排出，因此试验段静压不等于风洞排气环境压力。

06｜一个2马赫风洞的简化算例

设试验段目标马赫数 M_s=2、面积 A_s=0.10 m²；喷管入口总压 p₀=200 kPa、总温 T₀=300 K，空气取 R=287 J/(kg·K)。

等熵面积—马赫数关系及总静参数关系给出：

A_sA_t1 = 1.6875,T₀T_s = 1.8,p₀p_s ≈ 7.824

于是：

再按喉道的密度、当地声速和面积计算，质量流量约为27.7 kg/s。气流没有经过制冷机，静温仍大幅下降，因为膨胀加速把静焓转成了动能，总温仍为300 K。

这组结果也划清了几何与工况的分工：面积比确定理想超声速分支的马赫数，总参数决定压力、温度和流量的实际量级。

07｜喷管设计好了，风洞为什么还可能“不启动”？

因为上游送出的流量，下游必须接得住。

经过试验段和扩压器里的激波及黏性损失，总压降低。对相同总温，同样大小的喉道，其最大通流能力也随之降低。因此，第二喉道不能简单照搬第一喉道。

在两处均达到声速、总温相同的临界模型下：

A_t2A_t1 = p_0,1p_0,2

沿用2马赫条件，如果按扩压器入口正激波初估损失，总压比约为0.7209，第二喉道的临界面积约为第一喉道的1.387倍。

第二喉道太小，就无法通过上游送来的流量。整个流场会重新调整，严重时正激波进入喷管，试验段退回亚声速，风洞便不能维持目标状态。

此外，维持运行的压比，不一定足以启动风洞。启动瞬态中的波系和模型堵塞还会提出额外要求。

08｜真实喷管里，为什么一条正激波会变成复杂波系？

前面的准一维模型看不到壁面边界层。真实流动中，激波带来的逆压梯度可能使边界层分离，近壁处形成λ形激波结构，主流也不再严格沿着几何壁面扩张。

图中随压力比降低，波系逐渐向出口移动，同时伴有近壁分离。这说明准一维分析可以解释主要趋势，却不能代替真实喷管内部的二维、三维黏性流动分析。

09｜真实三维管道：不只定面积，还要定壁面怎样转弯

前面算出的喉道面积，只确定了一个截面有多大，尚未确定完整壁面。真实管道还需要设计中心线、截面形状、宽高比、长度、角区和沿程曲率。

先解决三维流动。 弯道与圆转矩形过渡会改变流线曲率，产生横向压力梯度，把近壁低动量流体带入核心区。结果可能是总压不均、偏流和分离，即使中心线速度看起来正常，出口流场仍然不合格。

设计时，应先规定流量、入口总参数和速度剖面、出口流场要求及工况范围，再选截面、中心线与过渡长度。壁面可用多项式或样条参数化，比较不同长度、面积变化率和曲率；不能把某一个扩张角当成所有管道通用的最佳值。

低速收缩段与超声速喷管，型线求法不同。 低速收缩段可先计算候选轮廓的压力分布，再用边界层计算或黏性CFD检查分离与出口均匀性。五次多项式是已有研究采用的初始型线之一，不是套上就能保证流场质量。

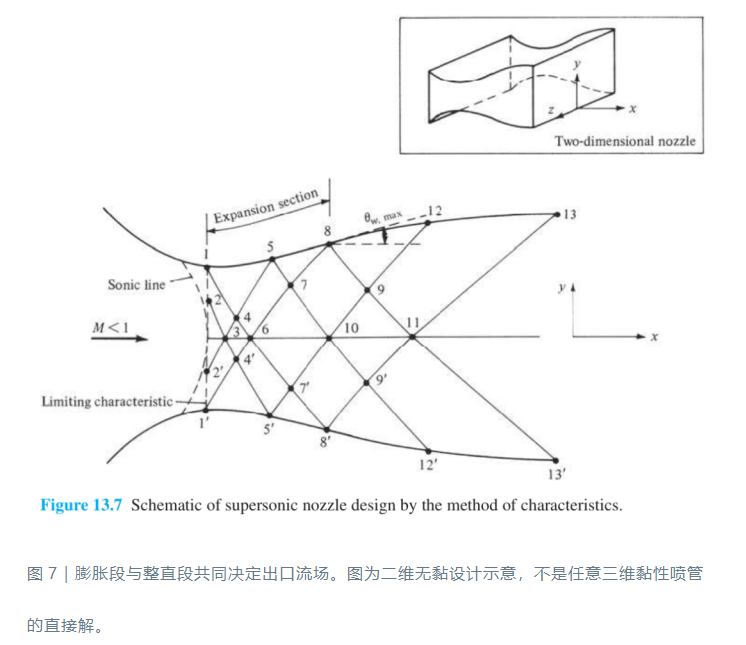

对超声速喷管，则可从目标出口马赫数和流向反推轮廓：先让气流膨胀加速，再利用后部整直段消除不希望保留的波动，使出口核心流尽量均匀、平行。特征线法是在设计波系与壁面，不只是计算出口面积比。

无黏型线还要做边界层位移修正：边界层会改变核心流的有效通道；矩形喷管还需检查侧壁和角区。随后用三维黏性CFD调整型线，并检查背压、雷诺数和壁温改变后的表现。NASA喷管研究采用过“无黏设计-边界层修正”或“无黏初值-黏性CFD优化”路线。

评价时至少同时看总压损失、出口均匀性、流向偏差和分离。具有相应几何与来流对称性时可先采用二维或轴对称模型；存在明显弯道、截面变形或非对称来流时，不能仅凭二维中心切面判断。

10｜整座风洞：从试验段要求反推整条流路

风洞不是“能把风吹快的管子”，而是产生规定试验环境的设备。设计起点应是模型尺寸、目标马赫数与雷诺数、均匀核心区、湍流度和测量要求，再反推各段尺寸。试验段要容纳模型、支撑和测量系统，还要控制堵塞与壁面干扰；超声速情况下，模型波系经洞壁反射后不应过早返回测量区域。

第06节算得的试验段面积和喉道面积，因而只是初步尺寸。0.10 m²的几何截面，并不意味着0.10 m²都可作为合格测量区；边界层、侧壁干扰和模型占位还会缩小可用区域。

上游先把流场整理好。 稳定段中的蜂窝器用于抑制横向流动，阻尼网帮助削弱不均匀与脉动，再由收缩段或喷管加速。它们也会增加损失，不能靠无限增加网层来改善流场：NASA试验曾发现，增加网层降低了湍流，却使总压剖面出现局部亏损。

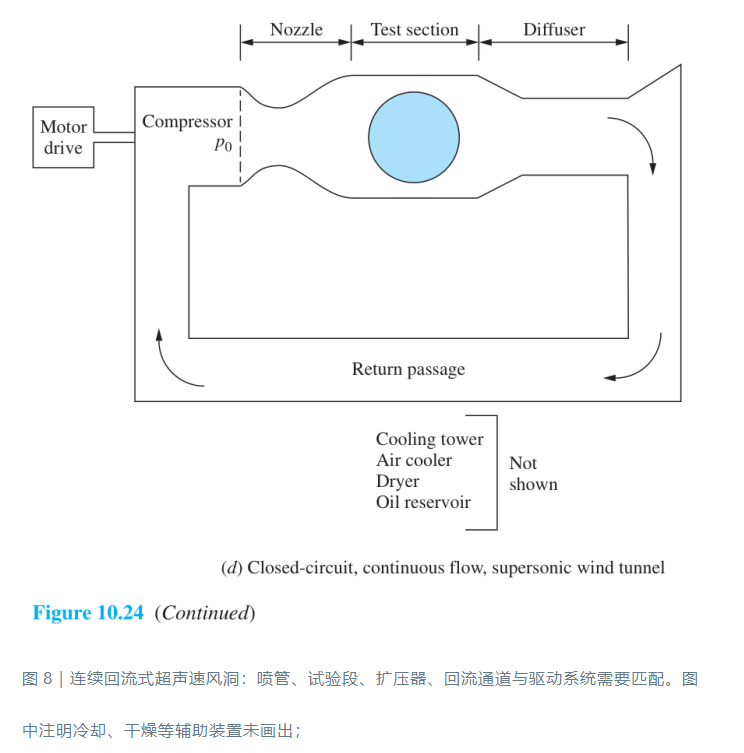

下游要接住流量，回路要减少损失。 低速扩压段应避免过快扩张导致分离；超声速扩压段还要匹配激波系、第二喉道与启动过程。回流式风洞的转弯段通常使用导流片，引导气流并减少弯道损失；风扇或压缩机则补偿整条流路的损失，不只是让试验段“达到某个速度”。

整体核算还包括总温变化、干燥与冷却。吹气式要检查储气参数衰减和有效试验时间；连续回流式要检查驱动功率与热平衡，不能只把各段单独优化后拼起来。

最后验收的是测量区流场，而不是一条中心线曲线。 在目标工况范围内检查截面马赫数、流角、总压及温度分布，并测量湍流或压力脉动；先做空洞标定，再检查装模型后的堵塞、波系干扰和启动裕度。

试验目标 → 试验段与通流尺寸 → 分段型线 → 三维黏性校核 → 整体匹配 → 空洞标定与带模型复核，这才是一条从理想通道走向真实风洞的设计路线。

11｜缩比模型怎样与真实飞行对应？从相似准则到数据修正

第01期的白金汉π定理在这里有了直接用途：缩比模型不必复制真机的尺寸和力值，却要尽量复制主导流动的无量纲条件。几何相似只是起点，把结果写成系数也不会自动消除尺度效应。

缩小尺寸后，怎样同时匹配马赫数和雷诺数？

对常规刚性、定常气动力比较，主要关注几何与姿态相似，以及M、Re匹配；粗糙度、来流湍流和转捩状态也要说明。压缩性可忽略时，低速试验可优先匹配Re；跨声速、超声速则不能随意改变M来凑Re。

M = V√(γRT)Re = ρVℓμ

其中ℓ为对应特征长度。举一个1∶10模型的理想例子：若使用同一种气体，静温、密度和速度均与飞行相同，M虽相同，Re却只有真机的1/10。把风速提高十倍，又会使马赫数提高十倍。

在同气体、同静温、同M且黏度按温度确定的近似下，要让Re_m＝Re_f，就需ρ_m＝10ρ_f，即试验段绝对静压p_m＝10p_f。

另一条路是降温，并在维持目标M时重新调整速度。NASA的NTF与欧洲ETW采用加压、低温手段提高模型雷诺数。 因此风洞设计应从飞行工况与缩比 → 试验段M、Re、p、T、V → 入口p₀、T₀反推，再核算通流、承压、制冷与驱动能力，而不是先造好管道再寻找可比工况。

怎样把风洞数据与飞行数据放在同一张图里？

先校准测量，处理洞壁、堵塞、支撑干扰和流角偏差；再按各自的动压、对应参考面积与弦长无量纲化。力矩还要统一参考点的相对位置和正方向，不能直接比较两边的牛顿或牛顿米。

得到匹配工况下、经修正的阻力系数后，才用真机动压和面积还原飞行阻力：

D_f = q_fS_fC_D,corr

下标f代表真实飞行；升力同理，俯仰力矩还需乘对应参考弦长。缩比1∶10，不等于力值一律乘100：动压改变时，力的换算比例也会改变。

匹配不全，不能靠“无量纲化”强行对齐

设备达不到飞行Re时，可做多雷诺数试验，结合经验证的CFD或经验方法估计尺度修正，并检查转捩和受载外形。人工转捩只规定边界层状态，不等于恢复了全部雷诺数效应。 NASA的C-141A研究就是在支撑干扰修正和尺度外推后，再与飞行阻力数据对照，而非直接放大天平读数。

飞行数据本身也有测量与数据归算误差。对比应同时给出试验、修正和外推的不确定度；目标是解释相同工况下的差异，而不是让两条曲线看起来重合。

从喷管到风洞，真正被设计的是整套通道中的加速、压缩、流量与压力匹配，而不只是一个收扩轮廓。
